Tolleranze nella stampa 3D FDM: guida per componenti tecnici

Per progettare componenti tecnici stampati in 3D non basta che il modello CAD sia corretto: occorre prevedere tolleranze, giochi e orientamento in funzione di stampante, materiale e geometria. Come punto di partenza per una macchina FDM ben calibrata, un accoppiamento scorrevole può richiedere circa 0,20–0,30 mm di gioco per lato, ma il valore definitivo deve sempre essere validato con un provino realizzato nelle stesse condizioni del pezzo finale.

La tolleranza non è un numero universale. Cambiano estrusore, filamento, umidità, temperatura, velocità, altezza layer e direzione di stampa. Per questo il metodo più affidabile combina progettazione parametrica, coupon di calibrazione, misurazione e una breve iterazione prima della piccola serie.

Che cosa significa tolleranza nella stampa 3D?

Nel linguaggio tecnico è utile distinguere tre concetti:

• accuratezza: quanto la misura stampata si avvicina alla quota nominale del CAD;
• precisione: quanto più stampe dello stesso pezzo risultano simili tra loro;
• tolleranza: la variazione ammessa affinché il componente svolga la propria funzione.

Un componente può essere ripetibile ma sistematicamente sovradimensionato. Oppure può rispettare una quota esterna e produrre fori più piccoli del previsto. La guida tecnica Formlabs sottolinea proprio la necessità di separare accuratezza, precisione e tolleranza quando si progettano assiemi stampati.

Quale gioco usare tra due parti FDM?

I valori seguenti sono punti di partenza progettuali, non specifiche garantite. Si riferiscono al gioco per ciascun lato dell’accoppiamento; il gioco diametrale o totale sarà quindi doppio.

Tipo di accoppiamento	Gioco iniziale per lato	Uso tipico
Molto stretto	0,10–0,15 mm	Incastro da verificare, montaggio occasionale
Scorrevole controllato	0,20–0,30 mm	Coperchi, guide, perni rimovibili
Libero o mobile	0,30–0,50 mm	Cerniere, parti mobili, assemblaggi rapidi

Per un perno nominale da 10 mm con 0,25 mm di gioco per lato, il foro di partenza sarà quindi 10,50 mm. Questo non garantisce il risultato: serve un campione perché i fori FDM tendono spesso a chiudersi, soprattutto se piccoli, orizzontali o interessati da sovraestrusione.

In una guida dedicata alle parti accoppiate, Formlabs indica 0,25 mm come riferimento per un fit aderente FDM; contemporaneamente ricorda che gli accoppiamenti FDM richiedono generalmente più margine rispetto a SLA e SLS. La documentazione Prusa riporta, per una macchina ben assemblata, tolleranze indicative differenti tra asse Z e piano XY: un altro motivo per non applicare lo stesso valore a ogni direzione.

Perché il foro stampato è più piccolo del CAD?

Un foro può chiudersi per la forma del percorso estruso, la pressione del materiale, il raffreddamento e l’approssimazione della circonferenza nel file. I problemi aumentano con:

• diametri ridotti;
• pochi segmenti nella geometria esportata;
• pareti troppo vicine alla larghezza di estrusione;
• flusso eccessivo;
• prima linea schiacciata, cioè “elephant foot”;
• foro disposto orizzontalmente e quindi parzialmente a sbalzo.

Soluzioni pratiche

• modellare il foro leggermente sovradimensionato;
• usare una compensazione orizzontale solo dopo aver misurato un campione;
• aumentare la risoluzione della mesh STL o usare 3MF;
• orientare i fori critici in verticale quando possibile;
• prevedere alesatura o foratura finale per quote davvero funzionali;
• inserire smussi d’ingresso per facilitare il montaggio.

Altezza layer e ugello: cosa cambia davvero?

Ridurre l’altezza layer migliora soprattutto la risoluzione lungo Z e la qualità delle superfici inclinate. Non corregge automaticamente le quote XY. La documentazione Prusa ricorda che l’altezza layer agisce sulla risoluzione verticale, mentre per i dettagli nel piano XY può essere più utile un ugello di diametro inferiore.

Per un componente tecnico con ugello da 0,4 mm, 0,20 mm di layer è spesso un buon equilibrio iniziale. Scendere a 0,12–0,16 mm può aiutare su smussi, filetti e superfici inclinate, ma aumenta i tempi. Prima di ridurre drasticamente il layer conviene verificare flusso, velocità, temperatura e stato meccanico della macchina.

Materiale e orientamento modificano il risultato

PLA

È stabile e semplice da stampare, quindi adatto a dime, supporti e prototipi dimensionali. È meno indicato vicino a fonti di calore o per elementi che devono flettersi ripetutamente.

PETG

È più tenace e resistente all’umidità, ma può produrre più fili e piccoli accumuli superficiali. Per snap-fit, protezioni e componenti d’uso può essere preferibile, dopo aver calibrato bene flusso e temperatura.

ABS e ASA

Sono interessanti per temperatura e impieghi esterni, ma il ritiro e il warping richiedono maggiore controllo. Il gioco validato in PLA non deve essere trasferito automaticamente a una serie in ASA.

Orientamento

La resistenza FDM è anisotropa: tra i layer il pezzo è generalmente più vulnerabile. Nei ganci e negli snap-fit, le linee di deposito dovrebbero seguire quanto possibile la direzione dello sforzo. La guida Formlabs sugli snap-fit stampati in 3D evidenzia che per FDM l’orientamento nel piano XY è spesso preferibile rispetto a sollecitare il componente lungo Z.

Il workflow corretto prima della piccola serie

1. Definire la funzione

Il pezzo deve scorrere, bloccarsi, flettersi o rimanere immobile? La tolleranza deriva dal comportamento richiesto, non dall’estetica.

2. Identificare le quote critiche

Non tutte le dimensioni meritano lo stesso controllo. Evidenziare diametri, battute, interassi, superfici di appoggio e zone di contatto.

3. Creare un provino

Stampare una piccola matrice con più giochi, per esempio 0,10, 0,20, 0,30 e 0,40 mm per lato. Il coupon costa poco e sostituisce ore di tentativi sul pezzo completo.

4. Usare lo stesso processo finale

Stessa bobina, orientamento, profilo di slicing, ugello e macchina. Un provino realizzato con condizioni diverse non rappresenta la serie.

5. Misurare e registrare

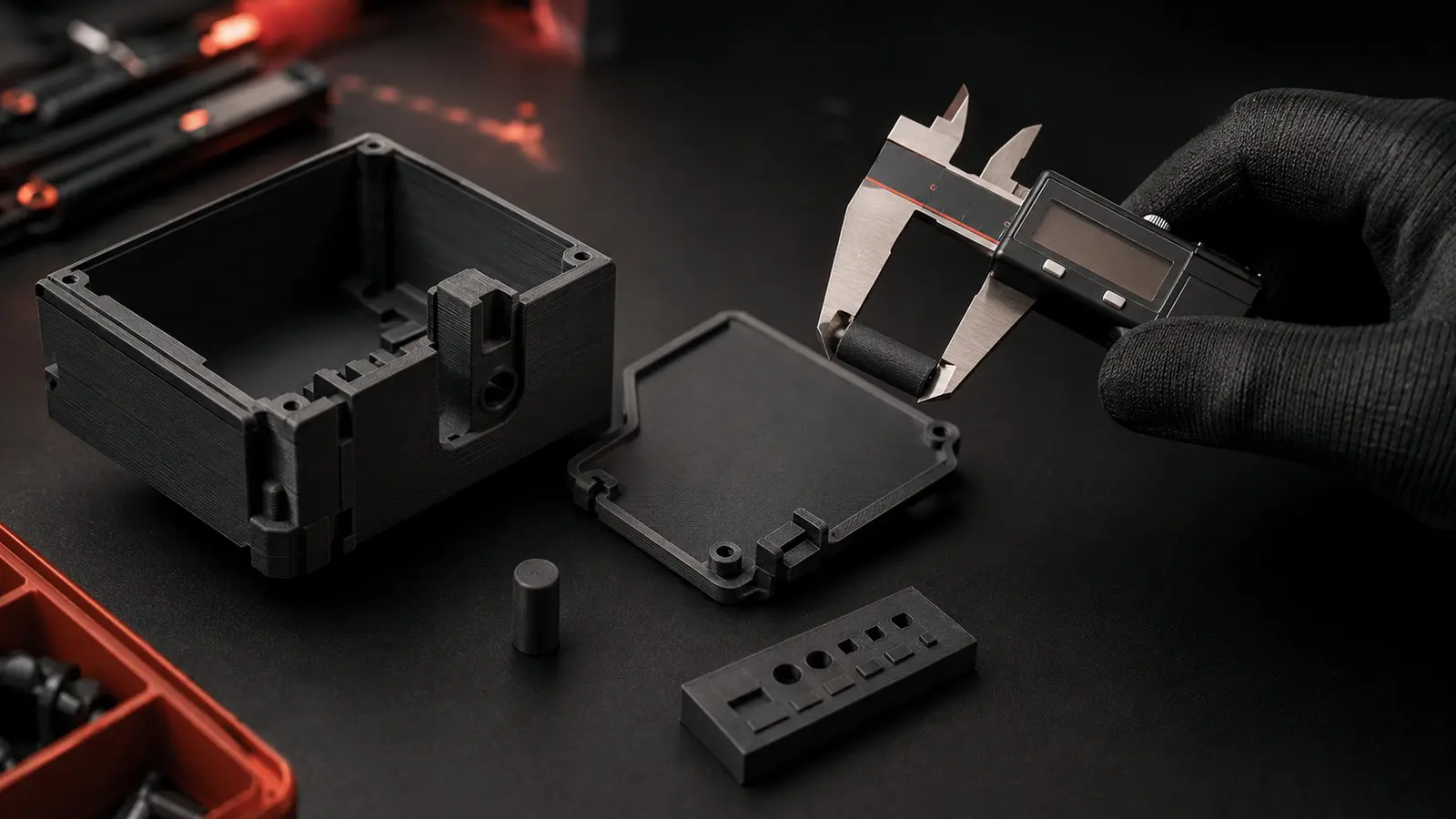

Usare un calibro adeguato, misurare più punti e annotare quota CAD, quota reale e deviazione. Per componenti accoppiati conta anche il test funzionale.

6. Congelare versione e parametri

Dopo l’approvazione, archiviare CAD, file di stampa, profilo, materiale e lotto. È il minimo necessario per una piccola serie ripetibile.

Quando la stampa 3D è adatta a un componente finale?

La FDM è efficace per carter, distanziali, guide, dime, supporti, protezioni, manopole, ricambi non strutturali e piccole serie personalizzate. Non deve però essere trattata come una replica semplificata dello stampaggio a iniezione.

Per componenti sottoposti a carichi, calore, contatto alimentare, uso medicale o funzioni di sicurezza servono verifiche ulteriori. La stampa 3D a strati presenta inoltre superfici difficili da sanificare: la guida Prusa sul contatto alimentare segnala che le scanalature tra i layer possono trattenere residui e batteri.

Didonna Design Studio può supportare aziende e professionisti dalla correzione del CAD alla stampa del campione, fino alla preparazione della piccola serie. Scopri la sezione dedicata nella pagina Servizi oppure guarda i nostri progetti.

Domande frequenti

Quale tolleranza usare per due parti FDM che devono incastrarsi?

Come primo test si può partire da 0,20–0,30 mm di gioco per lato per un accoppiamento scorrevole. Il valore va validato sulla stessa stampante, materiale e orientamento del pezzo finale.

Perché un foro da 10 mm non misura 10 mm?

Estrusione, raffreddamento, approssimazione della geometria e orientamento possono ridurre il diametro reale. Conviene stampare un provino, sovradimensionare il foro o prevedere una lavorazione finale.

Un layer più basso rende sempre il pezzo più preciso?

No. Migliora soprattutto la risoluzione verticale e le superfici inclinate. Per le quote XY contano anche ugello, flusso, velocità, cinematica e compensazioni dello slicer.

Si può produrre direttamente una piccola serie?

Sì, ma dopo aver approvato un campione e congelato file, macchina, materiale e profilo. Cambiare una sola di queste variabili può modificare l’accoppiamento.
